CKF-318-TRMS mikroprocesorowy czujnik kolejności i zaniku faz, z regulowanym dolnym i górnym progiem napięciowym

Opis produktu

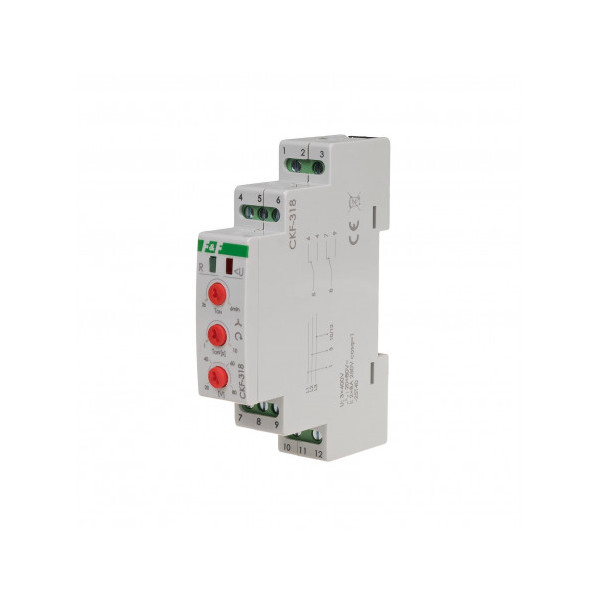

Czujnik kolejności i zaniku fazy CKF-318
Bez przewodu neutralnego.
Przeznaczenie czujnika kolejności i zaniku fazy

Czujnik kolejności i zaniku fazy CKF-318 przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3×400 V (bez przewodu neutralnego).

Realizowane funkcje zabezpieczające:
- asymetria napięciowa między fazami
- całkowity zanik fazy
- symetryczny spadek napięć w trzech fazach
- zmiana kolejności faz
- przekroczenie górnego progu napięciowego fazy >480 V
- przekroczenie dolnego progu napięciowego fazy <320 V

Działanie
Przy prawidłowych warunkach napięcia sieci styki czujnika są zamknięte. W przypadku wystąpienia anomalii napięciowych czujnik odłączy styki z właściwym opóźnieniem czasowym. Powrót parametrów sieci do warunków normalnych spowoduje ponowne załączenie styków z ustawionym opóźnieniem.

Sygnalizacja:
LED zielona [R]:
- świeci - parametry prawidłowe, styk zamknięty
- miga - odliczanie czasu opóźnienia ponownego załączenia
LED czerwona [U]:
- świeci - asymetria napięciowa lub napięcie poniżej 320 V
- miga ×1/s - nieprawidłowa kolejność faz
- miga ×3/s - napięcie powyżej 480 V
