Opis produktu
Stycznik modułowy z manipulatorem do sterowania ręcznego
Prąd 25 A.
Napięcie 250 V AC.

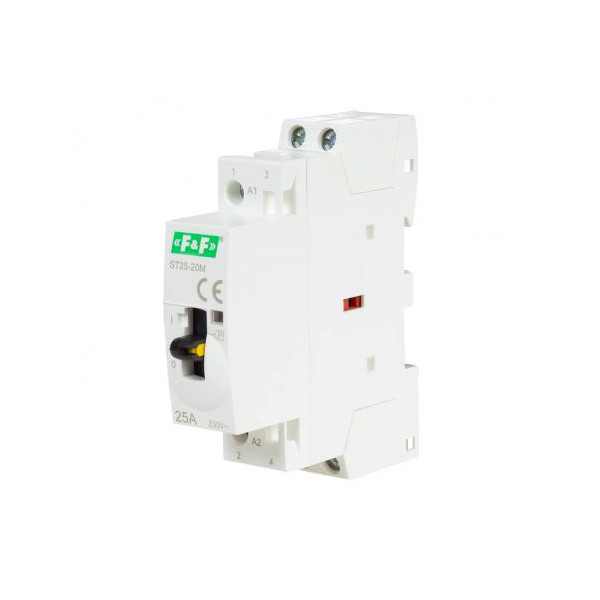

ST25-20-M. Elektromagnetyczny stycznik z manipulatorem

Seria styczników oznaczonych symbolem "M" posiada dodatkowy manipulator na czole. Dzięki temu możliwe jest ręczne sterowanie stykami, niezależnie od stanu cewki. Pozwala to na ręczne załączanie lub rozłączanie obwodów, np. podczas prac instalacyjnych/ konserwacyjnych. Modułowy stycznik elektromagnetyczny ST25-20-M przeznaczony jest do montażu na szynie w rozdzielni.

Jak działa stycznik elektromagnetyczny ST23-20-M?

Działanie uzależnione jest od ustawienia przełącznika trybu pracy:

Pozycja „I” (górna pozycja)
Jeżeli cewka stycznika nie jest zasilona, to styki stycznika są zamknięte. Po podłączeniu zasilania stycznika przełącznik przestawia się samoczynnie w pozycję „Auto” i od tego momentu
działa w trybie automatycznym. Aby zablokować styki w pozycji załączonej, niezależnie od zasilania stycznika, w pozycji „I” należy przesunąć w lewo żółtą dźwignię blokady.

Pozycja „Auto” (środkowa pozycja)
Podanie zasilanie załącza stycznik i zamyka styki. Po odłączeniu zasilania następuje wyłączenie stycznika i otwarcie styków.

Pozycja „O” (dolna pozycja)
Styki stycznika pozostają otwarte niezależnie od obecności napięcia zasilania.
