Opis produktu

Świecznikowy

Zasilanie: 230 V
Max obciążenie: 2 x 16 A
Montaż: na szynie 35 mm

Współpracuje z przyciskami podświetlanymi.

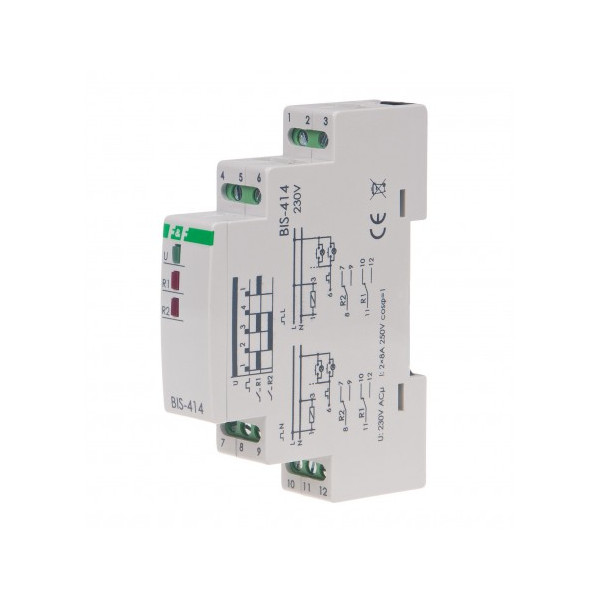

Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

BIS-414 230 V występuje w wersjach:
   BIS-414 230 V - podstawowy model z przekaźnikami 16 A
   BIS-414i 230 V - ze stykami przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.

Jak działa świecznikowy przekaźnik bistabilny?

Zasilanie przekaźnika bistabilnego sygnalizowane jest świeceniem zielonej diody U. Przekaźnik świecznikowy posiada dwa oddzielne wyjścia R1 i R2, których załączenie sygnalizowane jest świeceniem czerwonych diod R1 i R2. Stan wyjść wymuszany jest sekwencyjnie za pomocą łącznika chwilowego (dzwonkowego) podłączonego do wejścia sterującego. Po zaniku napięcia zasilania stan styków jest resetowany.

Kolejne naciśnięcia przycisku podłączonego do wejścia sterującego powtarzają sekwencję 0-1-2-3.

UWAGA!
BIS-414 230 V może współpracować z przyciskami podświetlanymi.
