Opis produktu
Trójstanowy przekaźnik kontroli poziomu cieczy.
Z regulacją czułości.

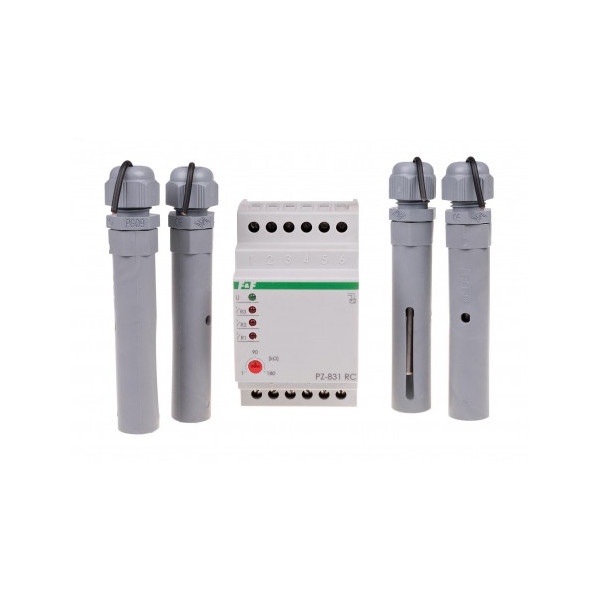

Przekaźnik PZ-831 RC wykrywa obecność cieczy przewodzących prąd elektryczny na poziomach zamontowania sond zalania. Umożliwia utrzymywanie stanów minimum i maksimum kontrolowanej cieczy w wyznaczonym zakresie.
UWAGA - nie nadaje się do pomiaru poziomu wody deszczowej. Jeżeli szukasz przekaźnika do pomiaru poziomu wody deszczowej zalecamy PZ-829 RC-WD

Działanie
W stanie suchym (rozwarte wszystkie sondy) wszystkie styki przekaźnika są otwarte. Zwarcie cieczą sondy bazowej COM i kolejnej sondy poziomu spowoduje zamknięcie styku przekaźnika przypisanego do danej sondy. Np. w chwili zalania sondy poziomu pierwszego R1 nastąpi zwarcie sondy bazowej COM i sondy poziomu R1. Spowoduje to zamknięcie styku 11-12. Analogicznie dla sond poziomu R2 i R3. Gdy poziom cieczy spadnie poniżej sondy poziomu (rozwarcie sondy COM i sondy poziomu) spowoduje otwarcie styku przypisanego do danej sondy.

Sposób podłączenia sond
Sondy elektrodowe (4 szt.) podłączane przewodem o średnicy żyły do 1 mm2 i maksymalnej długości 100 m.

Uwaga!
Zaciski 3-4-5-6 są separowane galwanicznie od sieci.
