Namierz przewody i kable

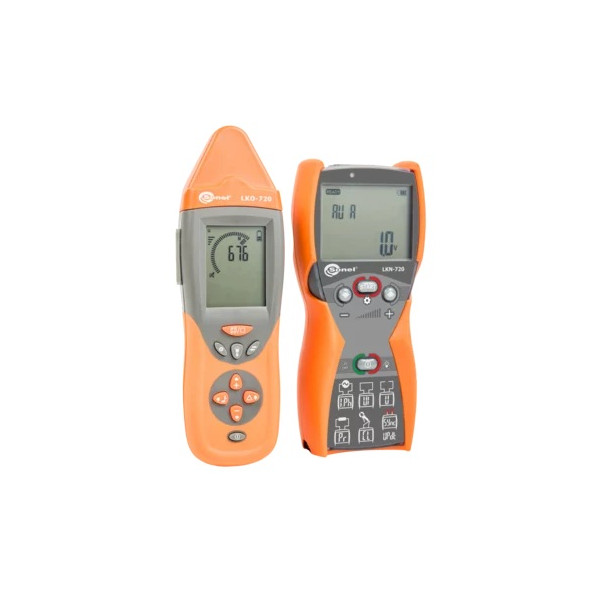

Lokalizator przewodów i kabli Sonel LKZ-720 to urządzenie składające się z nadajnika LKN-720 oraz odbiornika LKO-720. Przyrząd ten dedykowany jest do wyszukiwania kabli i przewodów. Zestaw LKZ-720 pozwala na lokalizację i identyfikację obiektów elektrycznych (skrętki, zabezpieczenia elektryczne itp.) i przewodzących (rury C.O., instalację wodociągową itp.). Lokalizator dedykowany jest głównie do użytkowania między innymi w branży energetycznej i instalacyjnej.


Cechy

   Lokalizacja przewodów i kabli pod napięciem oraz bez napięcia.
   Trasowanie kabli.
   Śledzenie przebiegu przewodzących rur instalacji wodnej lub CO.
   Płynne i dokładne namierzanie obiektu.
   Tryb wykrywania fazy.
   Praca w szerokim zakresie napięcia znamionowego - do 500 V RMS.
   Pięć trybów pracy lokalizatora: napięciowy, prądowy, prądowo-napięciowy, mocowy i cęgowy.
   Precyzyjna lokalizacja dzięki dodatkowym akcesoriom - takim jak sonda dotykowa lub bezdotykowa, cęgi pomiarowe.

Funkcje specjalne

LKO-720

   Współpraca odbiornika z max. 4 nadajnikami w tym samym czasie, by zlokalizować przerwy lub zidentyfikować kable.
   Odbiór z nadajnika LKN-720 informacji o jego statusie.
   Funkcja 3D - wykrywanie kierunku przepływu prądu.
   Latarka LED.
   Gniazdo słuchawkowe.
   Aktualizacja oprogramowania przez USB.
   Podświetlany ekran do pracy w ciemności.

LKN-720

   4 kody nadawanego sygnału.
   Transmisja informacji o ustawieniach nadajnika i stopniu naładowania jego baterii.
   Pomiar napięcia na obiekcie do 500 V RMS.
   Trzy poziomy wzmocnienia.
   Automatyczny lub ręczny wybór trybów pracy.
   Podświetlany ekran do pracy w ciemności.

Zastosowanie

Wykrywanie i trasowanie przewodów w sufitach, ścianach i podłogach

W odpowiedzi na potrzeby klientów, LKO-720 wyposażono w specjalnie zaprojektowaną antenę 3D, która zwiększa precyzję lokalizacji przewodów. Określenie kierunku prowadzenia przewodów w betonie o grubości do 5 cm nie stanowi już problemu.

Praca wielonadajnikowa

System LKZ umożliwia pracę z 4 nadajnikami w tym samym czasie. Praca systemu w trybie z wieloma nadajnikami umożliwia precyzyjną lokalizację przerw w instalacji oraz identyfikację poszczególnych żył w przewodzie lub kabli w wykopie.

Odnajdywanie w budynkach gniazd i łączników

Specjalnie modulowany i kodowany sygnał generowany przez LKN-720 pozwala na lokalizację i identyfikację gniazd w obwodach pod napięciem i bez napięcia.

Identyfikacja zabezpieczeń w rozdzielnicy elektrycznej

Dzięki precyzyjnemu sensorowi w LKO-720 oraz dodatkowych sondach (dotykowej i bezdotykowej) identyfikacja zabezpieczeń poszczególnych obwodów jest łatwa i szybka.

Trasowanie w przewodnikach pozbawionych dostępu z zewnątrz

LKO-720 wraz z cęgami C-8, używany w trybie prądowym lub innym trybie wymuszającym przepływ prądu, pozwala na zidentyfikowanie przewodu bez konieczności fizycznego podłączenia się do niego.

Bezdotykowe wykrywanie przewodów będących pod napięciem

LKO-720 pozwala na precyzyjne namierzenie przewodów pod napięciem – zarówno w powietrzu, jak i betonie – bez użycia dodatkowych sond.

Dodatkowe obszary zastosowania
   wykrywanie przerw w kablach i przewodach
   lokalizacja zwarć między przewodami
   trasowanie kabli ekranowanych
   trasowanie kabli w metalowych kanałach
   trasowanie kabli ułożonych pod ziemią
   trasowanie rur wodociągowych, kanalizacyjnych i grzewczych przy użyciu dodatkowych sond
