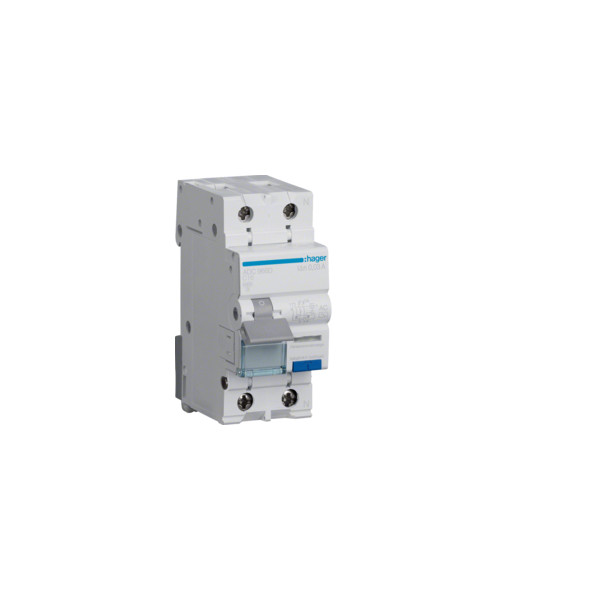

ADC966D RCBO Wyłącznik różnicowoprądowy z członem nadprądowym 1P+N 6kA C 16A/30mA Typ AC

Konstrukcja
Liczba biegunów chronionych: 1
Liczba biegunów: 2 P
Układ biegunów: 1P+N
Charakterystyka wyzwalania: C
Charakterystyka elektryczna
Częstotliwość znamionowa: 50 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
Napięcie znamionowe łączeniowe Ue (AC): 240 V
Napięcie
Znamionowe napięcie izolacji Ui: 500 V
Maksymalne napięcie pracy: 240 V
Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V
Prąd
Znamionowy prąd różnicowy dI: 30 mA
Znamionowy prad wyładowczy (In 8/20µs): 250 A
Znamionowa zdolność wyłączania zwarciowego 230 V 50 Hz: 6 kA
Prąd znam. wyłączalny zwarciowy graniczny Icu dla 230V 50H wg PN-EN 60947-2: 6 kA
Prąd znam. wyłączalny zwarciowy graniczny Icu dla 240V 50H wg PN-EN 60947-2: 6 kA
Znamionowa zdolność załączania i wyłączania Im: 6 kA
Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 5/10 In
Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13/1,45 In
Prąd / Temperatura
Prąd znamionowy w temperaturze -15°C: 18,1 A
Prąd znamionowy w temperaturze -20°C: 18,3 A
Prąd znamionowy w temperaturze 0°C: 17,4 A
Prąd znamionowy w temperaturze 10°C: 17 A
Prąd znamionowy w temperaturze -10°C: 17,9 A
Prąd znamionowy w temperaturze 15°C: 16,7 A
Prąd znamionowy w temperaturze 20°C: 16,5 A
Prąd znamionowy w temperaturze 25°C: 16,2 A
Prąd znamionowy w temperaturze -25°C: 18,5 A
Prąd znamionowy w temperaturze 30°C: 16 A
Prąd znamionowy w temperaturze 35°C: 15,8 A
Prąd znamionowy w temperaturze 40°C: 15,6 A
Prąd znamionowy w temperaturze 45°C: 15,4 A
Prąd znamionowy w temperaturze 5°C: 17,2 A
Prąd znamionowy w temperaturze -5°C: 17,7 A
Prąd znamionowy w temperaturze 50°C: 15,2 A
Prąd znamionowy w temperaturze 55°C: 15 A
Prąd znamionowy w temperaturze 60°C: 14,8 A
Współczynnik korekcyjny prądu
Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1
Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0,95
Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0,9
Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0,85
Selektywność
Min. wartość prądu znam. zab. topik. aM upstream dla selektywności zwarciowej: 20 A
Min. wartość prądu znam. zab. topik. gL upstream dla selektywności zwarciowej: 25 A
Maks. wartość prądu znam. zab. topik. aM downstream dla selektywności zwarciowej: 4 A
Maks. wartość prądu znam. zab. topik. gL downstream dla selektywności zwarciowej: 10 A
Moc
Straty mocy na biegun dla prądu znamionowego: 3,8 W
Całkowite straty mocy dla prądu znamionowego: 5,2 W
Zadziałanie
Zabezpieczenie przed przypadkowym zadziałaniem: nie
Wytrzymałość
Wytrzymałość elektryczna (liczba cykli): 2000
Wytrzymałość mechaniczna (liczba cykli): 2000
Wymiary
Głębokość produktu: 68 mm
Wysokość produktu: 83 mm
Szerokość produktu: 35 mm
Instalacja / Montaż
Moment dokręcający: 1,3 Nm
Podłączenie
Pojemność zacisku wyjściowego dla przewodu elastycznego (linka): 1/16 mm2
Pojemność zacisku wejściowego dla przewodu elastycznego (linka): 1/16 mm2
Pojemność zacisku wyjściowego dla przewodu sztywnego (drut): 1/25 mm2
Pojemność zacisku wejściowego dla przewodu sztywnego (drut): 1/25 mm2
Przekrój przewodu sztywnego (drut) w zacisku: 1 / 25mm2
Przekrój przewodu elastycznego (linka) w zacisku: 1 / 16mm2
Rodzaj podłączenia: ze śrubą
Norma
Norma: EN 61009-1
Dyrektywa europejska WEEE: dotyczy
Bezpieczeństwo
Stopień ochrony: IP20
Typ wyłącznika różnicowoprądowego: AC
Warunki użytkowania
Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2
Temperatura robocza: -25 … 40 °C
Klasa ograniczenia energii I2t.: 3
Temperatura magazynowania: -25 do 70 °C
Temperatura przechowywania/transportu: -25 … 70 °C
