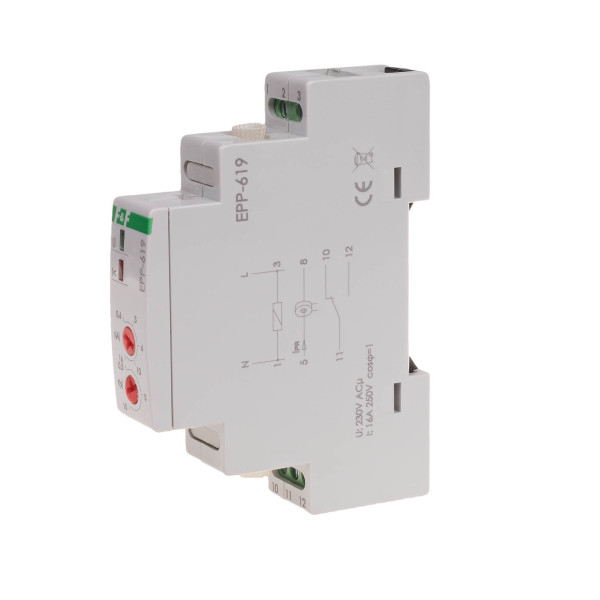

EPP-619 Przekaźnik prądowy z kanałem przelotowym, styki: 1P, Imax 16A, montaż na szyne, 1 moduł

Opis produktu
Jednofunkcyjny. Z kanałem przelotowym pod przewód prądowy obwodu mierzonego.

Przekaźnik prądowy służy do kontroli wartości natężenia prądu w obwodach mierzonych z funkcją przełączenia styku w przypadku przekroczenia wartości natężenia prądu powyżej ustawionych wartości progowych.

Działanie
Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Potencjometrem nastawiana jest wartość natężenia prądu zadziałania. Jeżeli wartość natężenia prądu jest poniżej nastawionego progu styk pozostaje otwarty (poz. 11-10). Jeżeli wartość natężenia prądu przekroczy próg nastawy styk zostanie zamknięty (poz. 11-12) z nastawionym opóźnieniem czasowym t. Przekroczenie progu nastawy sygnalizowane jest świeceniem LED czerwonej I<.
Spadek wartości natężenia prądu poniżej nastawionego progu spowoduje automatyczne otwarcie styku (poz. 11-10).
