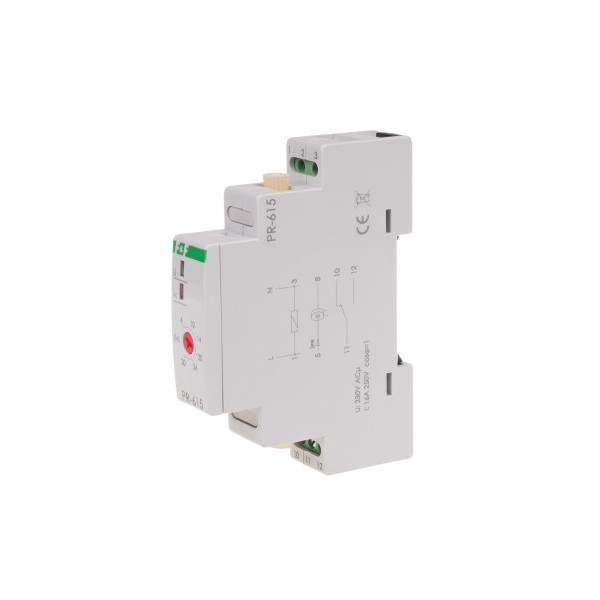

PR-615 przekaźnik priorytetowy,montaż na szynie DIN, 230V U 4÷30A styk: 1NO/NC

Opis produktu
Montaż na szynie 35 mm.
Zakres regulacji 4÷30 A.
Z kanałem przelotowym pod przewód prądowy odbiornika.

Zastosowanie: Gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy mogące pracować niezależnie, a ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych.

Przekaźnik znajduje zastosowanie w układach, w których obwody priorytetowe mają obciążalność większą niż 16 A. Urządzenie posiada kanał przelotowy pod przewód prądowy odbiornika (max O= 4 mm), który jest galwanicznie odseparowany od układu pomiarowego przekaźnika.

Jak działa przekaźnik priorytetowy PR-615

Potencjometrem nastawiana jest wartość poboru prądu w obwodzie priorytetowym, powyżej której przekaźnik odłącza obwód niepriorytetowy. Spadek poboru prądu w obwodzie priorytetowym poniżej nastawionej wartości progowej spowoduje automatyczne załączenie obwodu niepriorytetowego. W przypadku kiedy załączony jest już odb. priorytetowy przekaźnik uniemożliwi załączenie odb. niepriorytetowego.

Uwaga!
Prąd odbiornika priorytetowego może być większy od 15 A. Ograniczony jest jedynie przekrojem przewodu prądowego odbiornika (odseparowanego od układu pomiarowego) przewleczonego przez kanał przelotowy przekaźnika
