Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-540 przeznaczony jest do sprawdzania domowych i przemysło­wych instalacji elektrycznych. Za pomocą przyrządu można wykonać pomiary, których wyniki określają stan bezpieczeństwa instalacji. Dodatkowo użytkow­nik ma możliwość rejestracji parametrów sieci elektrycznych znajdujących się na tych obiektach. Umożliwia to kontrolę jakości energii elektrycznej, oraz pomiar parametrów ochrony przeciwporażeniowej przy użyciu jednego uni­wersalnego urządzenia.

Znaczne zautomatyzowanie pomiarów umożliwia funkcja badania wyłączników różnicowo-prądowych w trybie Auto, a także wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. au­totesty), które można również rozbudowywać o własne sekwencje. Wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych umożliwi adapter AutoISO-1000C.


Znacznie więcej niż miernik wielofunkcyjny

   Największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi
   Wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
   Akumulator Li-Ion – dłuższe działanie miernika
   Trójfazowy rejestrator parametrów sieci elektroenergetycznych – zaawansowana diagnostyka jakości zasilania
   Odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia
   Parametry mierzone w klasie S normy PN-EN 61000-4-30 – duża dokładność pomiarów
   Kalkulator strat energii – szybka diagnoza potencjalnych oszczędności
   Pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
   Szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
   Autotesty – możliwość wykonywania automatycznych pomiarów w sekwencji – uproszczenie pomiarów
   Szybka ścieżka od pomiarów do raportu – oszczędność czasu

Cechy

Miernik charakteryzuje się ponadprzeciętnymi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.

   Przyrząd MPI-540 może rejestrować parametry jakości energii elektrycznej 50/60 Hz w klasie S normy EN 61000-4-30:
   napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V,
   prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych),
   częstotliwość w zakresie 40 Hz – 70 Hz,
   moc czynna (P), bierna (Q), pozorna (S),
   współczynnik mocy (PF), cos?, tg?,
   harmoniczne (do 40-tej w napięciu i prądzie),
   współczynnik zniekształceń harmonicznych THD dla prądu i napięcia,
   rejestracja zdarzeń dla prądu i napięcia,
   przepływ energii – 4 kwadranty.
   Przyrządem MPI-540 można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:
   impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
   parametry wyłączników RCD,
   rezystancja izolacji,
   rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
   ciągłość połączeń ochronnych i wyrównawczych,
   natężenie oświetlenia,
   test kolejności faz,
   test kierunku obrotów silnika.

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

   badanie wyłączników różnicowoprądowych w trybie Auto,
   autotesty – czyli dowolnie konfigurowalne sekwencje pomiarowe,
   wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.

Kompleksowa analiza parametrów sieci

Wbudowany rejestrator trójfazowy pozwala na obserwację bieżącego stanu sieci i rejestrację jej parametrów, takich jak napięcie, prąd, moce, harmoniczne, THD. Miernik umożliwia odczyt wybranych wielkości oraz wywołanie na ekranie ich prezentacji graficznej w czasie rzeczywistym. Parametry mierzone są niezależnie od rejestracji zapisywanej na kartę pamięci. Przyrząd potrafi zaprezentować:

   wykresy przebiegów napięcia i prądu (oscyloskop),
   wykresy napięcia i prądu w czasie,
   wykres wskazowy,
   pomiary wielu parametrów w formie tabelarycznej,
   wykres harmonicznych w prądzie i napięciu.

Łatwość odczytu

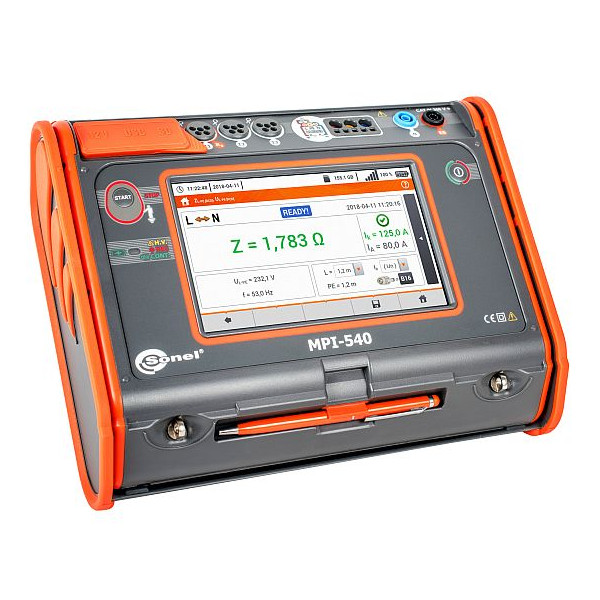

Urządzenie wyposażone jest w kolorowy, dotykowy ekran LCD o przekątnej 7” i rozdzielczości 800x480 pikseli. Gwarantuje to wygodę w obsłudze oraz łatwy odczyt parametrów i przebiegów czasowych. Duży ekran oznacza większą ilość informacji dostępnych podczas użytkowania miernika. Interfejs jest czytelny w każdych warunkach – również dzięki odpowiedniej wielkości wyświetlanych symboli. Dołączony rysik pozwala na pracę również w rękawicach dielektrycznych.

Wbudowany system pomocy

W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

Podwyższona odporność na warunki środowiskowe

Miernik MPI-540 świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP51. Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz dotykowy poprzez przesuniecie pokrywy miernika. Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.

Komunikacja i oprogramowanie

Atutem przyrządu jest mnogość interfejsów komunikacyjnych oraz współpraca z oprogramowaniem zewnętrznym. Poprzez port USB, wyjmowaną kartę pamięci SD lub za pomocą komunikacji bezprzewodowej (Bluetooth, Wi-Fi) można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader. Do odczytu i analizy danych z rejestratora służy specjalistyczny program Sonel Analiza.
